BPFシリーズ

5~7段 圧造力最大
13,000kN
切断径最大
ɸ51mm
切断長最大
450mm
KO量最大
500mm

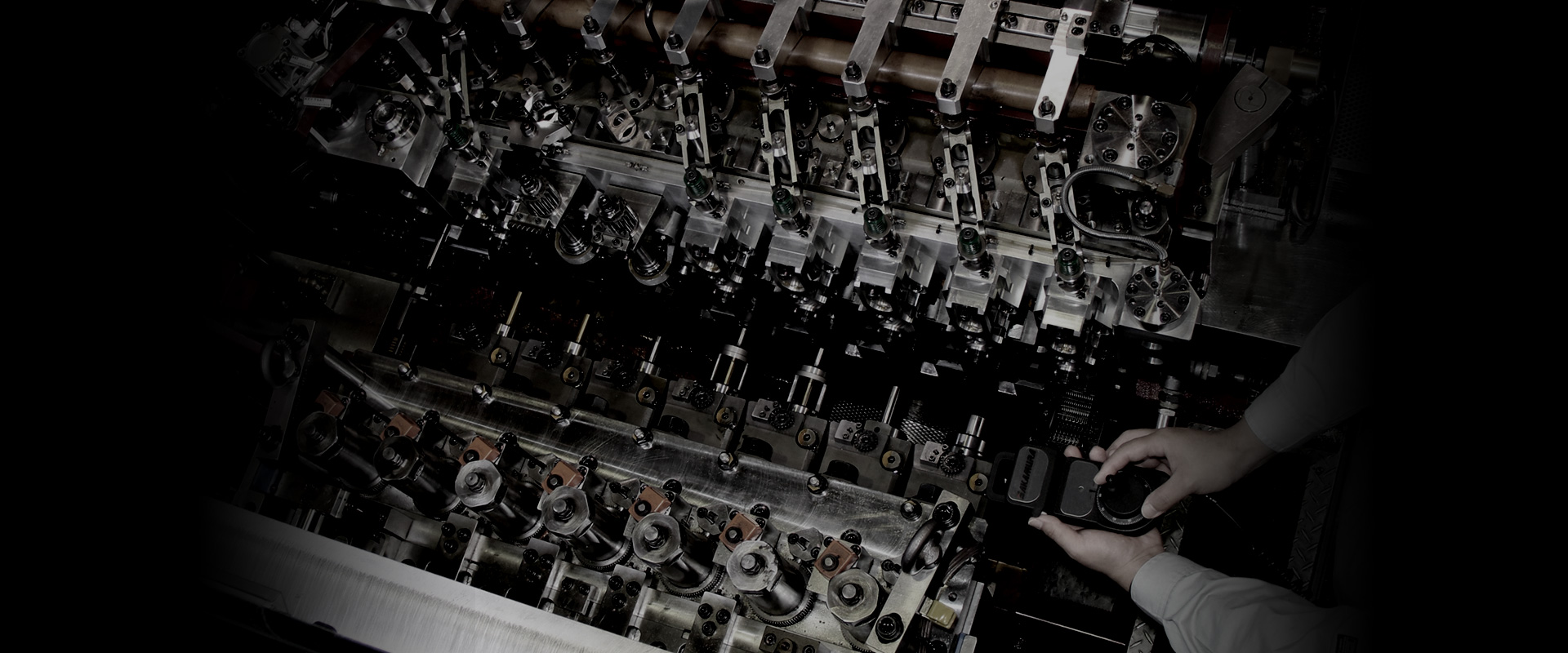

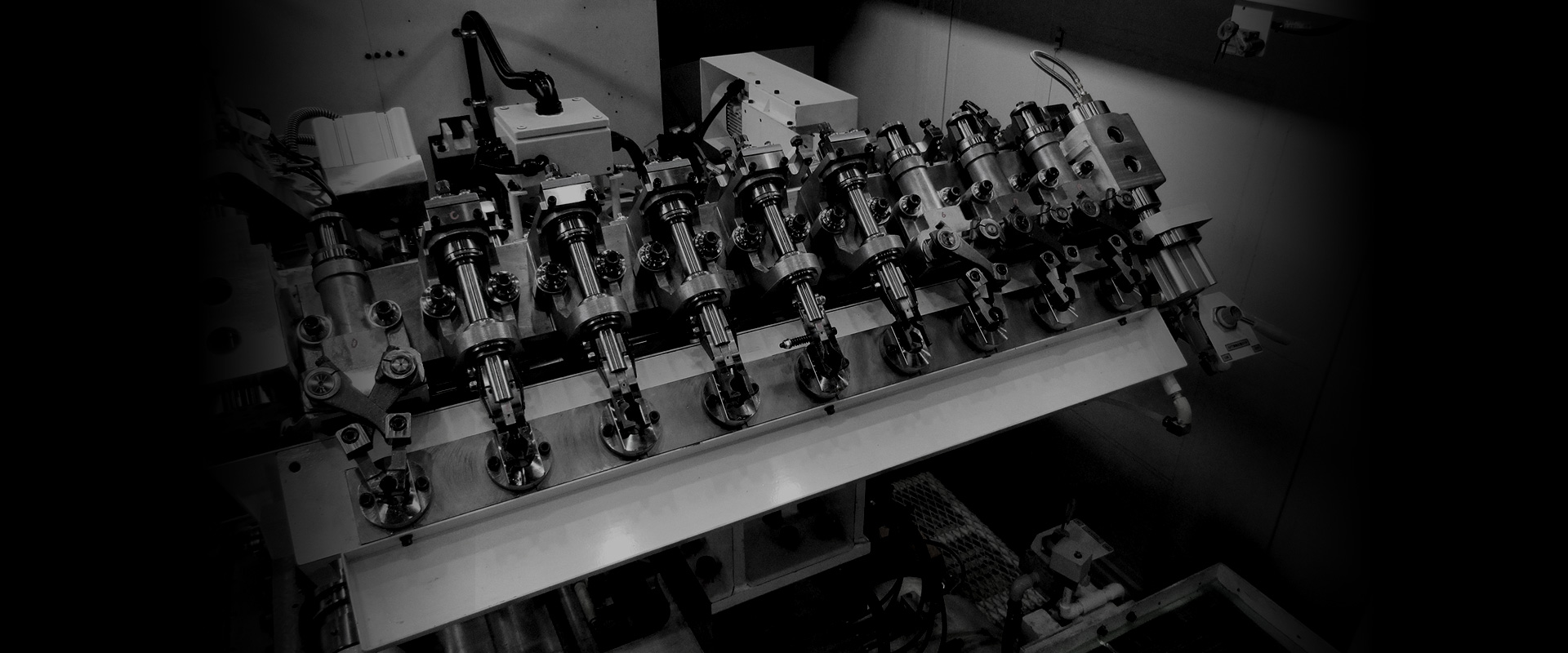

BPFシリーズは5~7段式まであり、圧造製品に合わせてさまざまなタイプをとりそろえています。トランスファーはカセットタイプで、オープン・クローズチャック、CSチャック、180°ターンチャックなどを自由に組み合わせて使用することができます。圧造能力13,000kNという業界最大級の超大型フォーマーの実績もあり、幅広い分野で現代社会にかかせないパーツの生産に活用されています。

高精度成形

グリップフィードシステム

グリップフィードシステムは、ストッパーを用いないので、切断時にストッパーに押しつけられて発生するストッパー傷がつきません。

作業性向上

矯正ロール用メカカウンター

コイル材は、直線矯正してフォーマーに供給します。材質・材料径が変わるたびに調整を行いますが、矯正ロール部に位置決め用のメカカウンターを設ければ、素材径が変わった際にもうカウンターの数値を元に、正確に再現することができます。 従来はスケールと指針で位置を再現したものをデジタル化することで、スピードアップが図れます。
