模具的冷却系统和短轴支撑

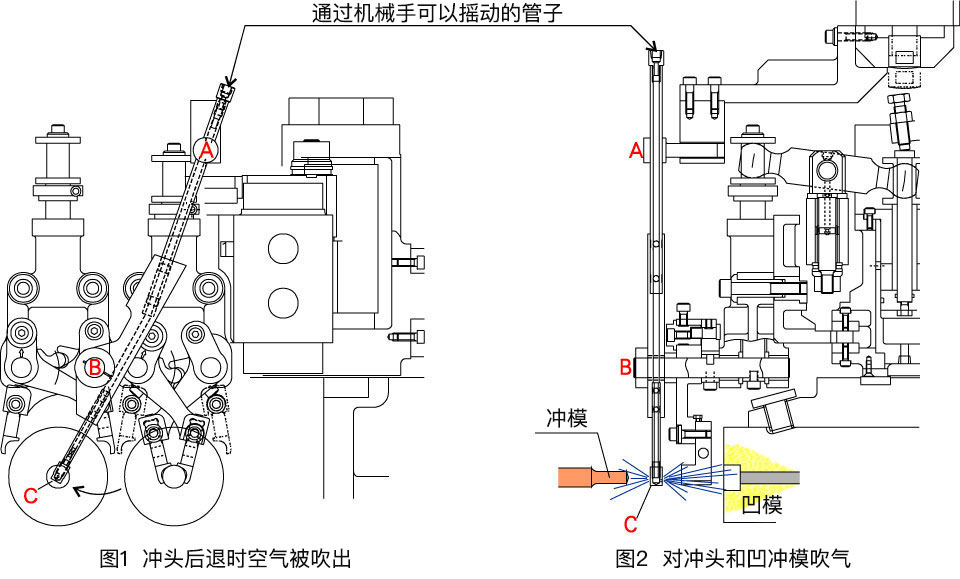

  • C是轴作为B的驱动源，冲头后退时在机械手本体上设置的A作为支点，在凹模中心上方移动。从C处吹出气等，冲头和凹模进行冷却，或者进行预热。（图 1，图2）

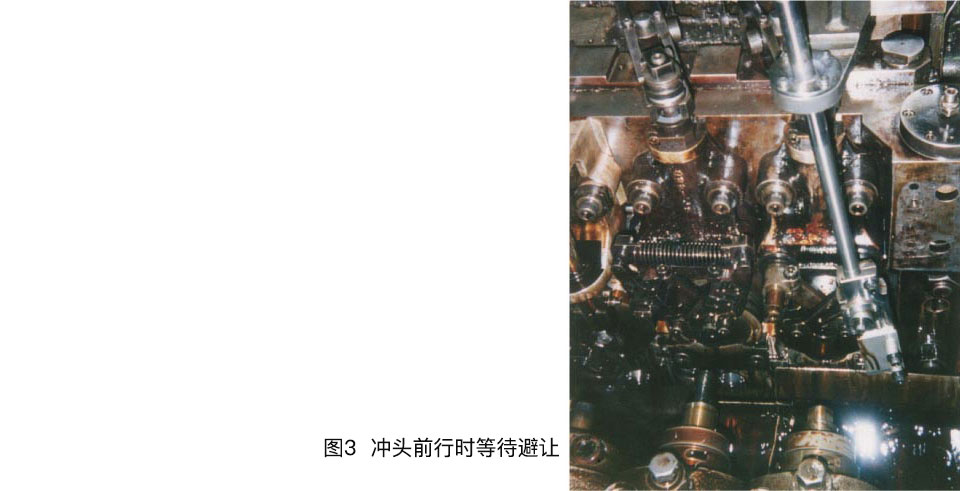

  • 冲头如果前行，则在凹模和凹模之间等待和避让。（图3）
  • 通过C的吹气嘴的交换，也能够作为短轴支撑装置使用。
  • 这个系统，使用真空装置在铝材，镁材等锻造的时候能够吸收所产生的尘屑。
模具的冷却系统和短轴支撑01
模具的冷却系统和短轴支撑02
