シンプルで低コストな簡易PFAS
・簡易PFAS(Parts Forming Assist System)は、チャッキングしづらいショルダーパーツ、短軸パーツなどを圧造する際、確実なトランスファーをアシストするために開発されました。
・トランスファー本体に、ブラケットを介してPFASユニットを取り付けるだけ。トランスファー本体の動きを駆動源としているので、タイミング調整も必要なく、シンプルで低コストです。あらゆる機械に取り付けが可能です。
シンプルで低コストな簡易PFAS01

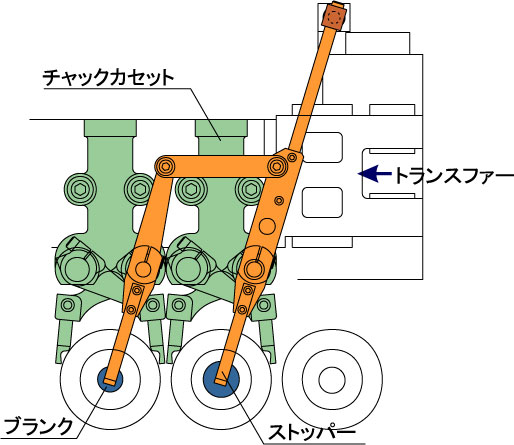

Fig.1 KOされた短軸ブランクの飛び出しをストッパー(簡易PFAS)で保持
シンプルで低コストな簡易PFAS02

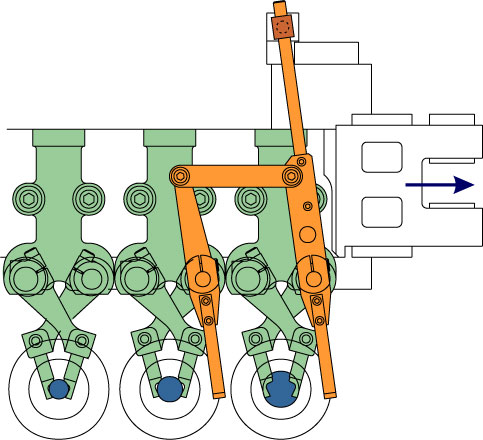

Fig.2 チャックがブランクを次工程に搬送し始めるとともに、ストッパーはダイセンターから外れて右側に逃げ、パンチが前進して圧造に入る
